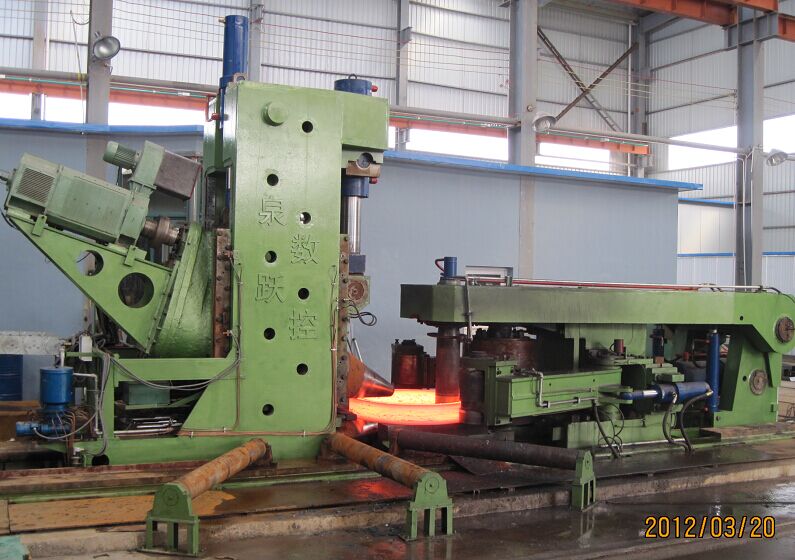

数控碾环机 D53KS-6500 MM

发布时间:2018-10-08人气:

径轴向碾环机 数控卧式辗环机

D53K型固定芯轴型

规格:
根据客户要求外径高度定制                     控制及操作方式:手动,半自动,全自动无人操作
设备构成:
辗环机主要有下列部分组成:主传动、机身、主滑块、主辊、轴向机架、定心机构、测量装置、液压系统、液压管路、控制系统、履带装置、润滑系统、冷却系统、进出料道系统等组成。
技术特点:
操作时不再需要控制芯辊压力、锥辊压力及定心压力及转速,仅操作一个旋钮即可实现干预控制;
不需熟练工人操作,操作简单;
批量化可实现自动化连线生产,无人操作值守。
主要用途:
       D53系列径轴向数控辗环机是加工高质量的无缝环形工件的先进设备,主要用于轧制轴承内外套圈、齿轮圈、管道法兰、轮毂、回转支撑、起重运输机上的旋转轮圈、大容器的加强圈、飞机发动机的壳体与机匣等锻件,可轧制碳钢、不锈钢、钛合金、铜合金、铝合金以及高温合金等材质环形件;该机上位机采用工控计算机,下位机使根据主机的需要采用德国西门子S7-1500系列可编程控制器,并具有多种智能模块,采用目前工控行业最为稳定快捷的总线通讯、A/D模块、D/A模块、COUNTER模块及各种I/O模块等。上位机管理软件采用了更为先进的windows         界面,操作更为简便,鼠标键盘方便快捷,使用方便,界面友好。


主要参数
径轴向D53系列 800 1600 2000 3000 3500 4000 5000 7000
环尺寸(mm) 外径 350-800 350-1600 500-2000 500-3000 500-3500 500-4000 500-5000 500-7000
高度 60-300 60-400 80-500 80-500 80-600 80-700 80-750 80-800
机器参数 (kN) 径向轧制力 1250 1250 2000 2000 2500 3150 3150 4000
轴向轧制力 1000 1250 1250 1600 1600 2000 2500 3150
辗压线速度(m/s) 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6 1.3/0.4-1.6
驱动功率 (kW) 径向 280 280 2×280 2×315 2×315 2×355 2×400 2×550
轴向 2×160 2×220 2×280 2×315 2×355 2×400 2×450 2×550
平面尺寸(mm) 长度 10000 11000 14500 15200 16000 18500 20000 22000
宽度 2500 2500 3500 3500 4500 4500 4500 5100
地面上高 3150 3300 4300 4300 4400 4400 5000 5300
